An example of field restoration development project

Plan of operations for section #7:
The pressure was bled, the logging was made.
Days 1-2. Non-scaled plan #1-1
Raise pump-compressor pipes (PCP) to the surface. Washing the wells after PCP removal, at least two cycles for one well. Then logging equipment, lifts and acoustic impact machines are distributed along the chosen section.

Day 3, 4 , 5 , Non-scaled plans #2-1 и 2- 2
Injection wells.
Outer centrifugal units pump out the ground waters from wells # В-38 # В-41 .
Wells В-037, В-39, В-40-Х, В-42. Each of them contains one downhole device for water. «Main » ultrasonic device is powered from two ultrasonic generators, US 3,1 and 2. Water-bearing formations are treated by turns in checkerboard order.
Wells В-39, В-40-Х. «Main ultrasonic downhole device is coupled with HF downhole devices ## 1 и 2, operated by HF generators # 1 and 2, respectively . «Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 1 and generator 2, respectively.

Output wells.
Wells #№ + Х- 38 В and +Х -41- А are stopped, the fluids are pumped out.
Wells +Х-43-В and +Х -42- А. are treated by continuously operating ultrasonic downhole devices from generators of ultrasonic devices 5 and 6. “Crown with 6 radiators are fixed on the heels of the well casings. On well +Х -42- А both sectors of the crown are activated by generator # 5. On well # +Х-43-В both sectors are activated by generator #6.
Well #+Х -39 –А is treated by tripled device system, including: «Main» ultrasonic downhole device fed from Ultrasonic generator #3 + HF downhole device fed from HF generator #3 + ultrasonic «main» downhole device fed from ultrasonic HF generator #4. «Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 3 and generator 4 , respectively.
Well # +Х – 40-В is treated by tripled device system, including: Main» ultrasonic downhole device fed from Ultrasonic generator #4 + HF downhole device fed from HF generator #4 + ultrasonic «main» downhole device fed from ultrasonic HF generator. Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 3 and generator 4 , respectively.

Rotation of devices between wells.
Day 6, 7, 8 . Non scaled plans #3-1 и 3- 2
Injection wells.
Outer centrifugal units pump ground waters out of wells #В-037 и В-.
Wells ## В-41, В-42-Х.
“Main” ultrasonic downhole device is coupled with HF downhole devices ## 1 и 2, operated by HF generators # 1 and 2, respectively . "Сrowns" with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 1 and generator 2, respectively.

Wells # В-39, В-40-Х. Downhole devices are taken out, the wells are put into operation at hypertension (by 20% from the planned pressure)

Output wells .
Wells #№ + Х- 38 В and +Х -41- А are stopped, the fluids are pumped out.
Well # + Х -42- А is treated by tripled device, including «Main» ultrasonic downhole device fed from Ultrasonic generator #3 + HF downhole device fed from HF generator #3 + ultrasonic downhole device fed from main ultrasonic generator #4. «Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 3 and generator 4 , respectively.
Well #+Х-43-В is treated by tripled device, including «Main» ultrasonic downhole device fed from Ultrasonic generator #4 + HF downhole device fed from HF generator #4 + ultrasonic downhole device fed from main ultrasonic generator #4. «Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 3 and generator 4 , respectively
Wells# +Х -39 –А and +Х – 40-В. are treated with continuously operating ultrasonic downhole devices from generators of Ultrasonic devices 1 and 2.
«Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 3 and generator 4 , respectively
Rotation of the equipment between wells.

Day 9,10,11 Non scale plans # 4-1 and 4- 2
Injection wells
Wells # В-38 and В-037.
“Main” ultrasonic downhole device is coupled with HF downhole devices ## 1 и 2, operated by HF generators # 1 and 2, respectively . «Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 1 and generator 2, respectively.
Wells # В-39, В-40-Х. Downhole devices are taken out, the wells are put into operation at hypertension (by 20% from the planned pressure)
Wells # В-41, В-42-Х. Downhole devices are taken out, the wells are put into operation at hypertension (by 20% from the planned pressure)

Output wells .
Well # + Х -38- B is treated by tripled device, including «Main» ultrasonic downhole device fed from Ultrasonic generator #3 + HF downhole device fed from HF generator #3 + ultrasonic downhole device fed from main ultrasonic generator #4. «Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 3 and generator 4 , respectively.
Well # + Х -41- A is treated by tripled device, including «Main» ultrasonic downhole device fed from Ultrasonic generator #4 + HF downhole device fed from HF generator #4 + ultrasonic downhole device fed from main ultrasonic generator #4. «Сrowns’ with 6 radiators are fixed on the heels of the well casings, right and left sectors of the “Crown” are activated by generator 3 and generator 4 , respectively.

Wells # +Х -42- А and # +Х -43- are being put into exploitation.
Wells #+Х -39 –А and #+Х – 40-В. have been put into exploitation.

The disengaged equipment is moved to the next section.

Day 2-11 . Geophysics. Non-scale plans #6-1, 6- 2, 6-3.
Well # 2В- 05 served as a continuous stratigraphic well, and the place of operation for “Ussuri 2” which permanently monitored any change of the situation. The distance from reference center of the section to the station is 800 meters (southeastward from the section).
The second Ussuri 2 station served both for monitoring and setting the downhole devices to the required depth. The station constantly moved between the wells.
Well +Х-09 С, was occasionally used by Volcano#1 for precise location of the spot by 3 points 600 meters northward from the reference center of the section. The remaining time Volcano#1 set downhole devices to injection wells
Volcano #2 station set downhole devices to production wells and moved constantly between the wells.

Day 12 Non-scale plan #5-1
All the section has been put into operation. The equipment was removed to the next section. Operation pressure dropped to the planned level.

Course of operations from July 12 to July 25, 2015.
The operations were performed in two shifts (12 hrs/shift) during 24 hrs.
Staff – 12 persons:
Shift supervisor – geological engineer, operator of ultrasonic devices.
Geological engineer – the second operator of the ultrasonic device
Geophysicists (2 persons)
Interpretation geologist – relief operator of ultrasonic device.
Acoustic engineer – HF device operator
Electrical engineer – specialist for control and measuring equipment
Lift operator – two persons
Workers – 2 persons
Driver -1 person
In the whole the operations were performed as scheduled, and there were no delays. Twelve hours were saved due to pre-schedule putting into operation of acoustic field #2 on wells СКВ В-42 and +Х -42- А, +Х-43В. Immediately after switching the machines on three downhole acoustic fields merged into a single one. No adjustment was required. So, the response from the wells took place earlier. The wells responded at the second day after acoustical action (about 40 hours. Average sectional response took 55-60 hours, whereas average in the field was 70-72 hrs.

Well # +Х-39 –А showed the worst result after treatment. It showed a negligible drop in water cut, and the minimal production rate growth as compared to other wells. According to the plans its production rate should have grown to 900-1000, with drop of watering to 89-90%. The reason of this failure is probably wrong data, that resulted in error when preparing the project.
The production rate increased by 60% as planned. Three months later no trend to dropping took place. As for the whole field, even some growth of production rate was observed.
During primary treatment the production rate of the field increased by 60% and after finishing operation it grew to 70.5% of the primary production in 2006. There is no trend to dropping of production.

Resulting information

Table# 5
Well
Initial water cut
Water cut on July 15, 2015
Water cut after treatment
Water cut on November 15, 2015
+Х-38-В
87%
98%
88%
90%
+Х-40-В
85%
97%
86%
90%
+Х-39-А
90%
98%
94%
98%
+Х-41-А
88%
96%
90%
90%
+Х-42-А
87%
95%
87%
88%
+Х-43-В
83%
99%
90%
91%

Table# 6
Well
Depth
Type
Primary oil production without fluid 2006
Oil production after increase of pressure in october 2012
Oil production before treatment without fluid 2015
Oil production after well treatment without fluid august 15, 2015
Oil production after well treatment without fluid november 15, 2015
+Х-38 -В
490
inclined well
3 100
800\1 200
560
2 800
3 000
+Х– 40-В
459
vertical well
2 900
500\750
300
1 600
1 500
+Х-39 -А
475
inclined well
3 000
900\900
250
500
450
+Х- 41-А
480
inclined well
1 700
400\700
200
1 400
1 300
+Х -42- А
505
inclined well
2 500
700\1000
400
1 800
2 100
+Х-43-В
473
vertical well
2 800
400\ 550
350
1 300
1 400
В-38

Vertical injection well
-
-
-
500 estimated by filling of warehouse
-
В-39

Inclined injection well
-
-
-
650 Estimated on filling the warehouse
-
Total


16 000
3700\5 100
1 760
10 550\ 9 400
9 750

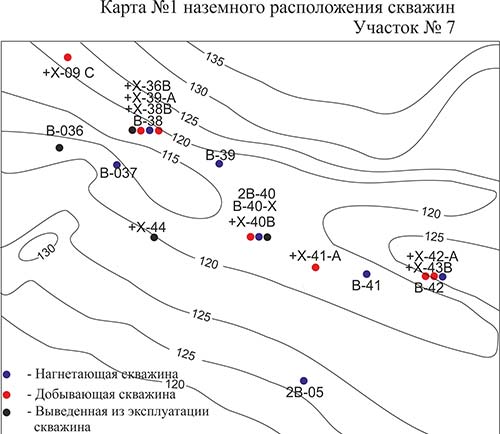

Map #1 of the well location. Section#7

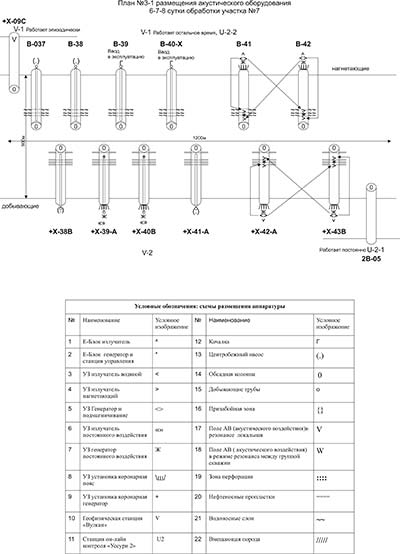

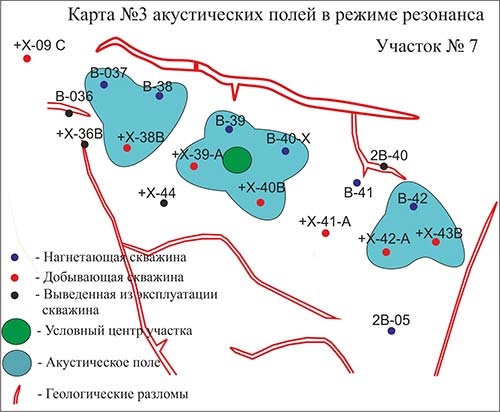

Plan #3 of placing the acoustic equipment 6-7-8 days of treatment of Section #7






Plan de operaciones para la sección # 7:
La presión fue sangrada, se realizó la tala.
Días 1-2. Plan no escalado # 1-1
Levante los tubos de la bomba-compresor (PCP) a la superficie. Lavar los pocillos después de la extracción de PCP, al menos dos ciclos para un pozo. A continuación, se distribuyen equipos de registro, ascensores y máquinas de impacto acústico a lo largo de la sección elegida.

Día 3, 4, 5, Planes no escalados # 2-1 y 2- 2
Pozos de inyección.
Las unidades centrífugas exteriores bombean las aguas subterráneas de los pozos # В-38 # В-41.
Pozos В-037, В-39, В-40-Х, В-42. Cada uno de ellos contiene un dispositivo de pozo para el agua. El dispositivo ultrasónico "principal" se alimenta de dos generadores ultrasónicos, US 3,1 y 2. Las formaciones acuíferas se tratan por turnos en orden de tablero.
Pozos В-39, В-40-Х. «El dispositivo de fondo de ultrasonido principal se acopla con los dispositivos de fondo de HF ## 1 y 2, accionados por los generadores de HF # 1 y 2, respectivamente. «Coronas» con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la corona son activados por el generador 1 y el generador 2, respectivamente.

Salida de pozos.
Los pozos # № + Х- 38 В y + Х -41- А se detienen, los fluidos son bombeados hacia afuera.
Pozos + Х-43-В y + Х -42- А. Se tratan mediante la operación continua de dispositivos de fondo de ultrasonidos de generadores de dispositivos de ultrasonidos 5 y 6. "La corona con 6 radiadores se fijan en los talones de las tripas de pozo. En el pozo + Х -42- А ambos sectores de la corona son activados por el generador # 5. En el pozo # + Х-43-В ambos sectores son activados por el generador # 6.
El pozo # + Х -39-A es tratado por un sistema de dispositivo triplicado, incluyendo: Dispositivo de pozo de ultrasonido "principal" alimentado desde el generador de ultrasonido # 3 + Dispositivo de pozo de fondo HF alimentado desde el generador de HF # 3 + Generador # 4. «Coronas» con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la "corona" son activados por el generador 3 y el generador 4, respectivamente.
.Well # + Х - 40-B es tratado por el sistema de dispositivo triplicado, incluyendo: Principal »dispositivo de fondo de ultrasonido alimentado desde el generador de ultrasonidos # 4 + HF dispositivo de pozo alimentado desde el generador de HF # 4 + generador. Los "bajos" con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la "corona" son activados por el generador 3 y el generador 4, respectivamente.

Rotación de dispositivos entre pozos.
Día 6, 7, 8. Planes no escalonados # 3-1 y 3- 2
Pozos de inyección.
Las unidades centrífugas exteriores bombean las aguas subterráneas de los pozos # В-037 и В-.
Pozos ## В-41, В-42-Х.
El dispositivo "principal" de pozo de ultrasonido está acoplado con dispositivos de fondo de HF ## 1 y 2, operados por generadores de HF # 1 y 2, respectivamente. "Coronas" con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la "corona" son activados por el generador 1 y el generador 2, respectivamente.

Pozos # В-39, В-40-Х. Los dispositivos de pozo se extraen, los pozos se ponen en funcionamiento en la hipertensión (en un 20% de la presión planificada)
Salida de pozos.
Los pozos # № + Х- 38 В y + Х -41- А se detienen, los fluidos son bombeados hacia afuera.
El pozo # + Х -42- А se trata por medio de un dispositivo triple, incluido el dispositivo de fondo de ultrasonido «principal» alimentado por el generador de ultrasonidos # 3 + dispositivo de pozo HF alimentado por el generador HF # 3 + dispositivo de pozo ultrasónico alimentado por el generador principal de ultrasonidos # 4. «Coronas» con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la "corona" son activados por el generador 3 y el generador 4, respectivamente.
El pozo # + Х-43-В es tratado por dispositivo triplicado, incluyendo el dispositivo de pozo de ultrasonido "Principal" alimentado por el generador de ultrasonidos # 4 + HF suministrado por el generador de HF # 4 + dispositivo de pozo de ultrasonido alimentado por el generador de ultrasonidos principal # 4. «Coronas» con 6 radiadores se fijan en los talones de las cubiertas de los pozos, los sectores derecho e izquierdo de la "Corona" son activados por el generador 3 y el generador 4, respectivamente
Pozos # + Х -39 -А y + Х - 40-В. Se tratan con dispositivos de fondo de ultrasonidos de funcionamiento continuo procedentes de generadores de dispositivos ultrasónicos 1 y 2.
«Coronas» con 6 radiadores se fijan en los talones de las cubiertas de los pozos, los sectores derecho e izquierdo de la "Corona" son activados por el generador 3 y el generador 4, respectivamente
Rotación del equipo entre pozos.

Día 9,10,11 Planes no escalares # 4-1 y 4- 2
Pozos de inyección
Pozos # В-38 y В-037.
El dispositivo "principal" de pozo de ultrasonido está acoplado con dispositivos de fondo de HF ## 1 y 2, operados por generadores de HF # 1 y 2, respectivamente. «Coronas» con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la corona son activados por el generador 1 y el generador 2, respectivamente.
Pozos # В-39, В-40-Х. Los dispositivos de pozo se extraen, los pozos se ponen en funcionamiento en la hipertensión (en un 20% de la presión planificada)
Pozos # В-41, В-42-Х. Los dispositivos de pozo se extraen, los pozos se ponen en funcionamiento en la hipertensión (en un 20% de la presión planificada)

Salida de pozos.
El pozo # + Х-38- B se trata por medio de un dispositivo triple, incluido el dispositivo de pozo de ultrasonido «Principal» alimentado por el generador de ultrasonidos # 3 + dispositivo de pozo HF alimentado por el generador de HF # 3 + «Coronas» con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la "corona" son activados por el generador 3 y el generador 4, respectivamente.
El pozo # + Х -41-A es tratado por dispositivo triplicado, incluyendo el dispositivo de pozo de ultrasonido "principal" alimentado por el generador de ultrasonidos # 4 + dispositivo de pozo HF alimentado por el generador de HF # 4 + dispositivo de pozo ultrasónico alimentado desde el generador de ultrasonidos principal # 4. «Coronas» con 6 radiadores se fijan en los talones de las cubiertas del pozo, los sectores derecho e izquierdo de la "corona" son activados por el generador 3 y el generador 4, respectivamente.

Los pozos # + Х -42- А y # + Х -43- están siendo puestos en explotación.
Pozos # + Х -39 -А y # + Х - 40-В. Han sido puestos en explotación.
El equipo desacoplado se traslada a la siguiente sección.

Día 2-11. Geofísica. Planes no escalares # 6-1, 6- 2, 6-3.
El pozo # 2B-05 sirvió como un pozo estratigráfico continuo, y el lugar de operación para "Ussuri 2" que monitoreó permanentemente cualquier cambio en la situación. La distancia desde el centro de referencia de la sección a la estación es de 800 metros (hacia el sureste de la sección).
La segunda estación Ussuri 2 servía tanto para monitorear como para ajustar los dispositivos de fondo de pozo a la profundidad requerida. La estación se movía constantemente entre los pozos.
Pozo + Х-09 С, fue utilizado ocasionalmente por el volcán # 1 para la localización exacta del punto por 3 puntos 600 metros hacia el norte del centro de referencia de la sección. El tiempo restante volcán # 1 establecer los dispositivos de pozo a los pozos de inyección
La estación # 2 del volcán fijó los dispositivos del pozo a los pozos de la producción y se movió constantemente entre los pozos.

Día 12 Plan sin escala # 5-1
Toda la sección se ha puesto en funcionamiento. El equipo fue removido a la siguiente sección. La presión de operación bajó al nivel planificado.

Curso de operaciones del 12 de julio al 25 de julio de 2015.
Las operaciones se realizaron en dos turnos (12 horas / turno) durante 24 horas.
Personal - 12 personas:
Supervisor de cambios - ingeniero geológico, operador de dispositivos ultrasónicos.
Ingeniero Geológico - el segundo operador del dispositivo ultrasónico
Geofísicos (2 personas)
Geólogo de interpretación - operador de la relevación del dispositivo ultrasónico.
Ingeniero acústico - operador de dispositivos HF
Ingeniero eléctrico - especialista en equipos de control y medición
Operador de ascensor - dos personas
Trabajadores - 2 personas
Conductor -1 persona
En su conjunto las operaciones se realizaron según lo programado, y no hubo retrasos. Doce horas se salvaron debido a la pre-programación de puesta en funcionamiento del campo acústico # 2 en los pozos СКВ В-42 y + Х -42- А, + Х-43В. Inmediatamente después de cambiar las máquinas en tres campos acústicos de pozo se fusionaron en uno solo. No se requirió ningún ajuste. Por lo tanto, la respuesta de los pozos tuvo lugar antes. Los pocillos respondieron al segundo día después de la acción acústica (aproximadamente 40 horas.) La respuesta seccional promedio tomó 55-60 horas, mientras que el promedio en el campo fue de 70-72 hrs.

El pozo # + Х-39 -А mostró el peor resultado después del tratamiento. Se mostró una caída insignificante en el corte de agua, y el crecimiento de la tasa de producción mínima en comparación con otros pozos. De acuerdo con los planes de su tasa de producción debe haber crecido a 900-1000, con gota de riego a 89-90%. La razón de este fallo es probablemente datos erróneos, que resultaron en error al preparar el proyecto.
La tasa de producción aumentó en un 60% como estaba previsto. Tres meses después no se produjo ninguna tendencia a la caída. En cuanto a todo el campo, se observó incluso cierto crecimiento de la tasa de producción.
Durante el tratamiento primario la tasa de producción del campo aumentó en un 60% y después de la operación de acabado creció hasta el 70,5% de la producción primaria en 2006. No hay tendencia a la caída de la producción.

Información resultante
Tabla # 5

Bien
Fuente de riego
Regar el año 2015 el 15 de Julio
El riego después del tratamiento
El corte de agua de 15 de noviembre el año 2015
+Х-38-В
87%
98%
88%
90%
+Х-40-В
85%
97%
86%
90%
+Х-39-А
90%
98%
94%
98%
+Х-41-А
88%
96%
90%
90%
+Х-42-А
87%
95%
87%
88%
+Х-43-В
83%
99%
90%
91%

Tabla# 6
Bien
Profundidad
Tipo
Débito fluido primario sin aceite 2006
Caudal de aceite después de que aumenta la presión en octubre de 2012
La velocidad de flujo del fluido antes del tratamiento sin aceite en 2015
La descarga de hidrocarburos después del tratamiento sin líquido 15 de de agosto de el año 2015
La descarga de hidrocarburos después del tratamiento sin líquido 15 de de noviembre de el año 2015
+Х-38 -В
490
inclinado
3 100
800\1 200
560
2 800
3 000
+Х-40-В
459
vertical
2 900
500\750
300
1 600
1 500
+Х-39 -А
475
inclinado
3 000
900\900
250
500
450
+Х-41-А
480
inclinado
1 700
400\700
200
1 400
1 300
+Х-42- А
505
inclinado
2 500
700\1000
400
1 800
2 100
+Х-43-В
473
vertical
2 800
400\ 550
350
1 300
1 400
В-38

Los pozos verticales de admisión
-
-
-
500 estimado por llenar el granero
-
В-39

El orificio de entrada inclinado
-
-
-
650 estimado por llenar el granero
-
Total


16 000
3700\5 100
1 760
10 550\ 9 400
9 750
План ведения работ по участку №7:
Давление сброшено, каротаж сделан.
1 и 2 Сутки Не масштабный план №1-1
НКТ поднять на поверхность. Скважины после извлечения НТК, промываем. Каждую скважину, не менее 2-х циклов. Распределяем геофизические станции, подъёмники и аппаратуры акустического воздействия по выбранному участку для работы.

3, 4, 5, Сутки Не масштабные планы №2-1 и 2- 2
Нагнетающие.
Скважины №№ В-38 и В-41 с помощью центробежных снаружи расположенных насосов, откачиваются подземные воды.
Скважины В-037, В-39, В-40-Х, В-42. В них размещаются по одному скважинному прибору для воды «Основной»УЗ запитанных от двух генераторов УЗ 3 1 и 2. Обработка водоносных горизонтов ведется поочередно в шахматном порядке.
Скважины №№ В-39, В-40-Х. «Основной»УЗ скважинный прибор спаривается с ВЧ скважинными приборами №№1 и 2 работающих от ВЧ генераторов соответственно №№1 и 2. На устья обсадных труб крепятся «Короны» с 6 излучателями, правее сектора «Короны» запускаются от генератора №1 левые сектора от генератора № 2.

Добывающие.
Скважины №№ + Х- 38 В и +Х -41- А остановлены и с помощью насосов окачивается флюид.
Скважины № +Х-43-В и +Х -42- А. Обрабатываются «Постоянный» действующими скважинными приборами УЗ от генераторов УЗП 5 и 6. На устья обсадных труб крепятся «Корона» с 6 излучателями.
На скважине +Х -42- А оба сектора «Корона» запускаются от генератора №5. На скважине № +Х-43-В оба сектора работают от генератора № 6.
Скважина № +Х -39 –А обрабатываются строенными системами приборов: «Основной» скважинный УЗ прибор, запитанный от УЗ генератора №3 + скважинный прибор «ВЧ» запитан от «ВЧ» генератора № 3 + скважинный «Основной» УЗ прибор, запитанный от УЗ генератора №4. На устья обсадных труб крепятся короны с 6 излучателями, правее сектора Корона» запускаются от генератора №3 левые сектора от генератора № 4.
Скважина № +Х – 40-В обрабатываются строенными системами приборов «Основной» скважинный УЗ прибор, запитанный от УЗ генератора №4 + скважинный прибор «ВЧ» запитан от «ВЧ» генератора № 4 + «Основной» скважинный УЗ прибор, запитанный от УЗ генератора №4. На устья обсадных труб крепятся «Корона» с 6 излучателями, правее сектора «Корона» запускаются от генератора №3 левые сектора от генератора № 4.

Ротация приборов между скважинами.
6, 7, 8 Сутки. Не масштабные планы №3-1 и 3- 2
Нагнетающие.
В скважинах №№ В-037 и В-38 с помощью центробежных снаружи расположенных насосов, откачиваются подземные воды.
Скважины №№ В-41, В-42-Х. «Основной» УЗ скважинный прибор спаривается с «ВЧ» скважинными приборами №№1 и 2 работающих от ВЧ генераторов соответственно №№1 и 2. На устья обсадных труб крепятся «Корона» с 6 излучателями, правее сектора короны запускаются от генератора №1 левые сектора от генератора № 2.
Скважины №№ В-39, В-40-Х из них вынимают скважинные приборы и вводят в эксплуатацию с повышенным давлением на 20% от планового.

Добывающие.
Скважины №№ + Х- 38 В и +Х -41- А остановлены и с помощью насосов откачивается флюид.
Скважина № +Х -42- А обрабатываются строенными системами приборов «Основного» скважинный УЗ прибор, запитанный от УЗ генератора №3 + скважинный прибор «ВЧ» запитан от «ВЧ» генератора № 3 + скважинный УЗ прибор, запитанный от «Основной» УЗ генератора №4. На устья обсадных труб крепятся «Корона» с 6 излучателями, правее сектора короны запускаются от генератора №3 левые сектора от генератора № 4.
Скважина № +Х-43-В обрабатываются строенными системами приборов «Основной» Скважинный УЗ прибор, запитанный от УЗ генератора №4 + скважинный прибор «ВЧ» запитан от «ВЧ» генератора № 4 + скважинный УЗ прибор, запитанный от «Основной» УЗ генератора №4. На устья обсадных труб крепятся короны с 6 излучателями, правее сектора короны запускаются от генератора №3 левые сектора от генератора № 4.
Скважины +Х -39 –А и +Х – 40-В. Обрабатываются «Постоянный» о действующими скважинными приборами УЗ от генераторов УЗП 1 и 2.
На устья обсадных труб крепятся «Корона» с 6 излучателями, правее сектора короны запускаются от генератора №3 левые сектора от генератора № 4.

Ротация оборудования между скважинами.
9,10,11 сутки Не масштабные планы №4-1 и 4- 2
Нагнетающие.
Скважина №№ В-38 и В-037. «Основной» УЗ скважинный прибор спаривается с «ВЧ» скважинными приборами №№1 и 2 работающих от ВЧ генераторов соответственно №№1 и 2. На устья обсадных труб крепятся «Короны» с 6 излучателями, правее сектора короны запускаются от генератора №1 левые сектора от генератора № 2.
Скважины №№ В-39, В-40-Х из них вынимают скважинные приборы и вводят в эксплуатацию с повышенным давлением на 20% от планового.
Скважина № В-41 и В-42-Х из них вынимают скважинные приборы и вводят в эксплуатацию с повышенным давлением на 20% от планового.

Добывающие.
Скважина № + Х- 38 В обрабатываются строенными системами приборов «Основной» скважинный УЗ прибор, запитанный от УЗ генератора №3 + скважинный прибор «ВЧ» запитан от «ВЧ» генератора № 3 + «Основной» скважинный УЗ прибор, запитанный от УЗ генератора №4. На устья обсадных труб крепятся «Корона» с 6 излучателями, правее сектора короны запускаются от генератора №3 левые сектора от генератора № 4.
Скважина № +Х -41- А - обрабатываются строенными системами приборов «Основной» скважинный УЗ прибор, запитанный от УЗ генератора №4 + скважинный прибор «ВЧ» запитан от «ВЧ» генератора № 4 + «Основной» скважинный УЗ прибор, запитанный от УЗ генератора №4. На устья обсадных труб крепятся «Корона» с 6 излучателями, правее сектора короны запускаются от генератора №3 левые сектора от генератора № 4.
Скважины № +Х -42- А и № +Х -43- вводятся в эксплуатацию.
Скважины №+Х -39 –А и №+Х – 40-В. Введены в эксплуатацию.

Высвободившуюся технику переводят на соседний участок.

2-11 Сутки. Геофизика. Не масштабные планы №6-1, 6- 2, 6-3.
Скважина № 2В- 05 использована, как опорная постоянно действующая, в ней работала станция «Уссури 2» для постоянного контроля изменения ситуации. Расстояние от условного центра участка до станции 800 метров к юго-востоку от участка.
Вторая станция «Уссури 2» использовалась постоянно и для контроля ситуации и для выставления скважинных приборов. Станция перемещалась постоянно между скважинами.
Скважина +Х-09 С, использовалась станцией «Вулкан» №1 эпизодически для точного определения места по 3 точкам в 600 метров на север от условного центра участка. В остальное время работала на выставлении скважинных приборах на нагнетающих скважинах
Станция «Вулкан » №2 работала на выставлении скважинных приборах на добывающих скважинах, постоянно перемещается между скважинами.

12 Сутки Не масштабный план №5-1
Весь участок вводится в эксплуатацию, оборудование переводится на соседний участок. Рабочее давление снижается до планового уровня.

Ход работ с 12 июля по 25 июля 2015 года.
Работы выполнялись круглосуточно в две смены по 12 часов.
Состав смены 12 человек:
Старший смены – инженер геолог оператор УЗ установок.
Инженер геолог - второй оператор УЗ установки
Геофизики – два
Геолог интерпретатор – подменный оператор УЗ установки.
Инженер акустик – оператор ВЧ установки
Инженер электрик специалист - КИПА
Оператор подъемника – два человека
Рабочие – два человека
Водитель - один
В целом ход работ соответствовал разработанной программе. Сбоя по срокам не было. Экономия составила 12 часов за счет досрочного введения акустического поля номер два на скважинах СКВ №№ В-42 и +Х -42- А, +Х-43В. Объединение трех скважинных акустических полей в одно произошло сразу же после включения аппаратуры. Не требовало подстройки. Соответственно раньше произошел и отзыв скважин.
Скважины отзывались на обработку на вторые сутки после начала АВ через 40 часов. В целом по участку отзыв происходил в среднем через 55-60 часов. Средняя цифра по полю 70-72 часа.

Скважина № +Х-39 –А показала наихудший результат после обработки. Снижение обводненности не значительное, рост дебита по сравнению с остальными скважинами минимальный. Согласно проекта, её дебит должен был вырасти до 900-1000, а обводненность снизится до 89-90%. Причина, скорее всего не точная информация и соответственно возникшая ошибка при написании проекта.
Дебит увеличен на плановые 60% и по прошествии 3 месяцев тенденции к снижению добычи нет. Есть даже небольшое возрастание дебита по итогам обработки поля в целом.
По полю при первичной обработке дебит вырос до 60%, после завершения работ в целом возрос до 70,5% от первоначальной добычи в 2006 году. Тенденции к снижению притока нет.

Итоговая информация
Таблица № 5
Скважина
Обводненность исходная
Обводненность
на 15 июля 2015г
Обводненность
после обработки
Обводненность на
15 ноября 2015 г
+ Х-38 -В
87%
98%
88%
90%
+Х– 40-В
85%
97%
86%
90%
+Х-39 –А
90%
98%
94%
98%
+Х-41-А
88%
96%
90%
90%
+Х-42-А
87%
95%
87%
88%
+Х-43-В
83%
99%
90%
91%
таблица № 6
Скважина
Глубина
Тип
Первичный дебет нефти без флюида 2006г
Дебит нефти после повышения давления в октябре 2012г.
Дебит до обработки нефти без флюида 2015 год
Дебит после обработки нефти без флюида 15 августа 2015г
Дебит после обработки нефти без флюида 15 ноября 2015г
+ Х-38 -В
490
наклонная
3 100
800\1200
560
2 800
3 000
+Х– 40-В
459
вертикальная
2 900
500\750
300
1 600
1 500
+Х-39 –А
475
наклонная
3 000
900\900
250
500
450
+Х- 41-А
480
наклонная
1 700
400\700
200
1 400
1 300
+Х -42- А
505
наклонная
2 500
700\1000
400
1 800
2 100
+Х-43-В
473
вертикальная
2 800
400\ 550
350
1 300
1 400
В- 38

Вертикальная нагнетающая
-
-
-
500 оценочно по наполняемости амбара
-
В -39

Наклонная нагнетающая
-
-
-
650 оценочно по наполняемости амбара
-
Итого


16 000
3700\5100
1760
10550\ 9400
9750









Main page | News | Guestbook | Contact us
Русская версия
Oil equipment > An example of field restoration development project >
